结合多种测量技术的真空测量设备，覆盖从低真空到高真空的广泛测量范围。
集成皮拉尼与冷阴极技术，覆盖1.0X10⁻⁵至大气压的宽范围测量
支持RS485 Modbus-RTU、模拟电压输出，便于系统集成
内置两路独立可编程控制开关，支持真空度阈值触发，适用于自动化控制
不锈钢壳体，IP40防护等级，适用于工业现场安装

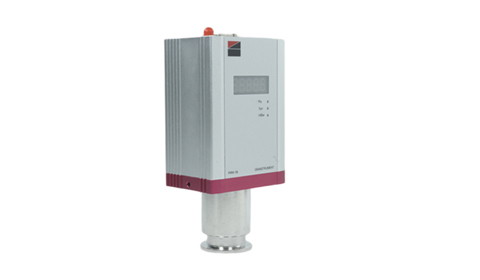

CX-PRN14 是一款集成皮拉尼（Pirani）与冷阴极（Cold Cathode）技术的复合真空计，实现了从低真空到高真空的全量程连续测量。该产品采用反置磁控型结构，具有响应快、稳定性好、使用寿命长等特点，适用于需要宽范围、连续、精确真空监测的工业过程与实验室环境。
皮拉尼技术覆盖中低真空（1E+5 Pa ~ 1E-1 Pa），冷阴极技术覆盖高真空（1E-1 Pa ~ 1E-5 Pa），自动切换，无缝衔接。

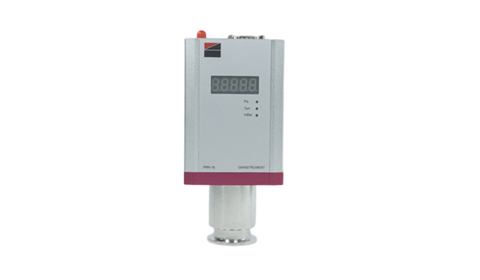

清晰显示当前真空度，单位可在Pa、Torr、mBar之间切换，支持科学计数法与浮点数显示。
提供两路独立可设置的控制开关（光耦输出），可通过面板按键或通讯设定触发真空度阈值，用于联锁控制或报警。
CX-PRN14 集成了两种经典的真空测量原理：
仪器内部智能判断当前压力范围，自动选用最佳测量原理，确保在整个量程内都具有良好的线性与精度。
CX-PRN14 提供丰富的接口与灵活的配置方式，便于集成到各类自动化系统中。

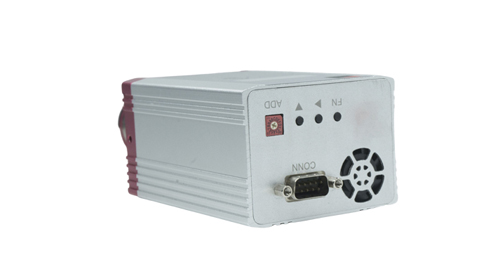

通过DB9连接器的Pin4（模拟输出）和Pin8（模拟地）输出与当前真空度成正比的直流电压（0.0V ~ +10.0VDC）。电压与压力（Pa）的换算关系为：U = C + 0.818 * lg(P)，其中C为常数（Pa模式：5.909）。该信号可直接接入PLC的模拟量输入模块。
通过DB9的Pin9（D+）和Pin5（D-）进行通讯。支持标准Modbus-RTU协议，可读取实时真空度（科学计数法或浮点格式）、读取/设置控制点阈值、执行校准命令等。最多支持16个地址组网（通过拨码开关设置）。
内置两路独立的控制开关（光耦输出，Pin2和Pin3）。用户可通过面板按键或通讯接口，设置其动作的真空度阈值（范围：1.0E-1 Pa ~ 9.9E+4 Pa）。当真空度低于设定值时输出“ON”，高于设定值的110%时输出“OFF”，可用于触发外部继电器、报警器或连锁设备。
可直接与WGC150系列真空计控制器连接，实现多通道集中显示与控制，适合集成到控制柜中。
CX-PRN14 提供多种型号配置，可根据您的应用需求选择不同的真空接口和电控配置。
| 产品型号 | 真空接口 | 电控配置 | 描述 |
|---|---|---|---|
| CX-PRN14 A00 | KF25 | 标准全配置 | 包含LED数码显示、RS485、模拟输出、控制开关等全部功能 |
| CX-PRN14 B00 | KF40 | 标准全配置 | KF40接口，包含全部功能，适用于更大流量的真空系统 |
| CX-PRN14 C00 | CF25 | 标准全配置 | CF25法兰接口，适用于超高真空系统 |
| CX-PRN14 D00 | CF35 | 标准全配置 | CF35法兰接口，适用于更大口径的超高真空系统 |
注： 以上为标准型号，如需特殊配置（如不同电源电压、特殊信号输出等），请联系我们的技术支持团队进行定制。
CX-PRN14 型号采用以下编码规则：
| 编码部分 | 含义 | 可选值 | 说明 |
|---|---|---|---|
| CX-PRN14 | 产品系列 | 固定 | 皮拉尼冷阴极复合真空计 |
| 第一位字母 | 真空接口类型 | A, B, C, D | A: KF25, B: KF40, C: CF25, D: CF35 |
| 后两位数字 | 电控配置 | 00 | 00: 标准全配置, |
根据您的应用场景选择合适的型号：
| 应用场景 | 推荐型号 | 推荐理由 |
|---|---|---|
| 一般工业真空监测 | CX-PRN14 A00 | KF25接口通用性强，全功能配置，性价比高 |
| 大流量真空系统 | CX-PRN14 B00 | KF40接口，减少流阻，提高测量响应速度 |
| 超高真空研究 | CX-PRN14 C00 | CF25法兰，适用于超高真空系统，密封性能好 |
| 大型真空腔室 | CX-PRN14 D00 | CF35法兰，适用于大尺寸真空腔室的压力监测 |
温馨提示： 如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、真空度范围、介质类型和接口要求等信息。
| 测量范围 | 空气/N₂ |
|---|---|
| 反应时间 | <100ms |
| 真空接口 | KF25 |
| 真空范围 | 1.0×10⁻⁵ ~1.0×10⁵ Pa |
| 环境温度 | 0℃ ~ +45℃ |
| 环境湿度 | 5% ~ 85% RH，不结露 |
| 显示 | 5位LED，单位Pa/Torr/mBar可选 |
| 模拟量输出 | 0.0 V ~ +10.0 V DC (对应全量程)，最小负载阻抗 10 Ω |
| 数字通讯 | RS485 (非隔离)，支持Modbus-RTU协议，波特率9600 bps |
| 控制输出 | 2路可编程光耦开关，最大30V/50mA |
| 供电电源 | 24 VDC ±5%，额定电流0.5A，最大功耗5.0W |
| 防护等级 | IP40 (IEC 529) |
| 接液材质 | SS304不锈钢，可伐合金(Kovar 4150)，钨丝，馈通玻璃 |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
CX-PRN14 全量程复合真空计凭借其宽量程、高可靠性及灵活的通讯方式，适用于多种需要对真空环境进行精密监控的场景。
用于PVD/CVD、刻蚀、离子注入等设备的工艺腔室真空度监测。
用于冻干机、灭菌柜、生化反应器等设备的真空控制与验证。
用于材料科学、表面物理、化学合成等研究设备的真空系统监控。
用于光学镀膜、工具镀膜、真空钎焊、烧结炉的真空度测量。
用于真空包装机、血液分析仪、呼吸机等医疗设备的真空模块。
用于锂电池真空烘烤、燃料电池测试、真空绝热板（VIP）生产。
