结合多种测量技术的真空测量设备，覆盖从低真空到高真空的广泛测量范围。
采用精密齿轮设计和先进传感技术，确保流量测量精度高达±0.5%
316L不锈钢和哈氏合金材质，适用于各种腐蚀性介质
毫秒级响应速度，实时监测流量变化
小巧体积，节省安装空间，适合各种设备集成

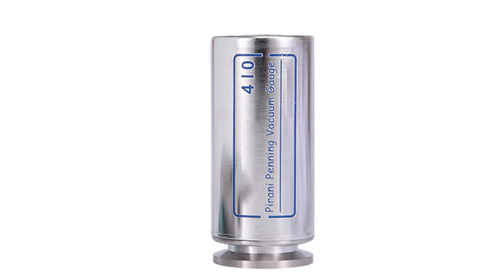

PRN410 是一款集成功能型全量程真空计，采用皮拉尼与冷阴极复合测量技术，覆盖从低真空至高真空的广泛测量范围。设备具备模拟电压输出、数字通讯接口及可编程控制开关，适用于工业现场、实验室及自动化系统中的真空度监测与控制。
2路独立可设置控制点，可通过软件设定启停阈值，支持高于或低于设定值触发。
标配模拟电压输出（0~10 VDC），可选RS485 Modbus-RTU数字通讯，支持与PLC、PC等设备连接。
提供多种气体校准因子，支持空气、氮气、氦气、氢气等不同气体环境的精确测量。
设备支持一键自动校准，用户可在常压或高真空环境下按下校准按钮完成皮拉尼部分的校准。冷阴极部分具备自动跟踪功能，长期稳定性好。设备结构支持定期清洗，维护方便。
PRN410 系列提供两种主要型号，分别对应不同电气接口和功能配置，用户可根据系统集成需求选择。
| 型号 | 电气接口 | 显示方式 | 控制开关 | 通讯方式 | 适用场景 |
|---|---|---|---|---|---|

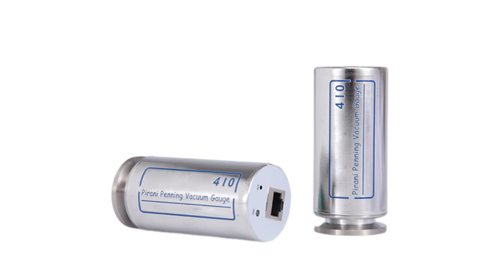

| PRN410B | RJ45 (FCC-68) | 无显示 | 无 | 模拟输出 (0-10 VDC) | 集成至PLC/DCS系统 |
| PRN410A | DB9 (D-Sub 9针) | 可选5位LED显示 | 可选2路可编程开关 | 模拟输出 + RS485 Modbus-RTU | 独立仪表或通讯集成 |
注： PRN410A 为全功能可配置型号，用户可根据实际需求选择是否配备数字显示、控制开关及通讯功能。
| 针脚 | 定义 | 说明 |
|---|---|---|
| 1 | +24 VDC | 供电正极 |
| 2 | 电源GND | 供电地 |
| 3 | 测量信号 | 模拟电压输出 (0-10 V) |
| 4 | 识别电阻 | 真空计识别 |
| 5 | 信号地 | 模拟输出地 |
| 6 | 空 | 未使用 |
| 7 | NC | 未连接 |
| 8 | NC | 未连接 |
| 针脚 | 定义 | 说明 |
|---|---|---|
| 1 | 电源GND | 供电地 |
| 2 | 设定值输出A | 控制开关1输出 |
| 3 | 设定值输出B | 控制开关2输出 |
| 4 | 模拟量输出 | 0-10 V模拟输出 |
| 5 | RS485 D- (B) | Modbus数据线- |
| 6 | +24 VDC | 供电正极 |
| 7 | RS485 D+ (A) | Modbus数据线+ |
| 8 | 信号地 | 模拟输出地 |
| 9 | NC | 未连接 |
实时显示真空度数值，支持Pa、Torr、mBar单位切换，适用于现场读数需求。
独立可设置的控制点，阈值范围2.0×10⁻⁶ Pa ~ 9.9×10⁴ Pa，支持常开/常闭逻辑。
支持多点通讯，波特率9600 bps，可实时读取真空度、设置参数及执行校准。
DN25 ISO-KF法兰 – 标配接口，适用于多数真空系统。
支持CF、NW、螺纹等接口定制，可适配特殊系统需求。
| 应用场景 | 推荐型号 | 推荐配置 | 理由 |
|---|---|---|---|
| PLC/DCS系统集成 | PRN410B | 标配 (无显示/无开关) | 直接接入模拟输入模块，成本较低 |
| 独立仪表或调试 | PRN410A | + LED显示 + 控制开关 | 便于现场观察与控制，无需上位机 |
| 自动化系统 | PRN410A | + RS485通讯 + 控制开关 | 支持远程监控与逻辑控制 |
| 高精度实验系统 | PRN410A | 全选配置 | 功能完整，支持数据记录与多路控制 |
温馨提示：如需特殊气体校准、非标接口或其他定制需求，请联系我们的技术团队获取定制化解决方案。
| 防护等级 | IP40 |
|---|---|
| 重量 | 约310g |
| 响应时间 | < 100 ms |
| 测量范围 | 1.0×10⁻⁵ Pa ~ 1.0×10⁵ Pa |
| 精度 | ±20% ~ ±50%（分段） |
| 重复性 | ±5% ~ ±25%（分段） |
| 工作环境 | 0℃ ~ +45℃，5% ~ 85% RH（不结露） |
| 存储环境 | -40℃ ~ +75℃，5% ~ 90% RH（不结露） |
| 信号输出 | 模拟量 0~10 VDC；可选RS485 Modbus-RTU；2路控制开关 |
| 供电电源 | 24 VDC ±5%，功耗 ≤ 2.5 W |
| 真空连接 | DN25 ISO-KF（默认），其他可定制 |
| 接触材质 | SS304不锈钢、Kovar 4150、钨丝、馈通玻璃 |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
用于PVD、CVD、刻蚀等工艺腔体的真空度监测。
适用于真空实验、材料表面分析、真空镀膜等科研场景。
集成于真空泵机组、真空炉、干燥设备等作为监测仪表。
用于冻干机、灭菌柜、隔离器等设备的真空控制。
适用于空间环境模拟、真空测试台等高性能真空系统。
集成于PLC/DCS系统，实现真空过程的自动控制与记录。
