基于科里奥利效应原理，直接测量流体质量流量，适用于多种工况和介质。
测量准确度可达0.1%~0.5%，可直接测量质量流量，无需额外转换
可测量高粘度流体、浆液、悬浮液等多种介质，适应不同工况
可同时测量质量流量、密度和温度，派生测量溶液浓度
对上下游直管段无特殊要求，安装尺寸小，节省空间

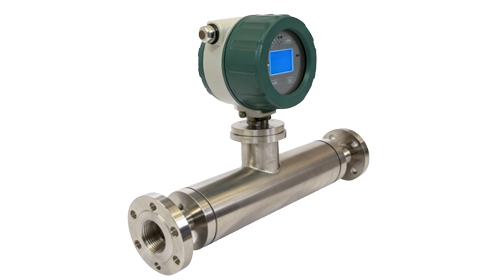

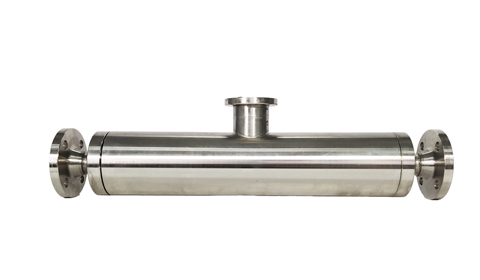

直管质量流量计是基于科里奥利力原理开发的一种新型流量测量仪表，可直接测量封闭管道内流体的质量流量和介质的密度。流量计主要由流量测量传感器和信号转换器两部分组成。
能够直接测量流体的质量流量，对能源计量和化学反应等生产过程检测控制具有重要意义
测量准确度高，测量准确度可保证在0.1%~0.5%，可测比大，一般保证基本准确度的可测比为10:1或20:1
应用范围广，除正常流体测量外还可测量一般流体测量仪表较难测量的工业介质，如高粘度流体、各种浆液、悬浮液等
直管质量流量计基于科里奥利力原理工作。当流体通过振动的测量管时，会产生科里奥利力，导致测量管发生扭曲。这种扭曲与流体的质量流量成正比，通过检测测量管两侧的相位差，可以精确计算出质量流量。
实际流量传感器并非实现旋转运动，而代之以管道振动。弯管道的两端被固定，在两个固定点的中间位置给管道施加振动力，使其以固定点为轴以其自然频率振动。当有流体流动时，受科里奥利力的影响，管道的两个半段按相反的方向发生扭动，产生相位差，这一相位差同质量流量成正比。
正确的安装是确保流量计准确测量和长期稳定运行的关键。请遵循以下安装指导：
注： 安装前重要事项: 流量计传感器安装应使传感器流向标识与流体流向一致；安装时连接法兰面应相互平行，避免产生附加应力。
流量传感器的安装基本原则是必须保证传感器内的振管在垂直状态工作。可以垂直向下安装，也可以垂直向上安装或者斜向安装，但应避免横向安装。
科氏质量流量计是振动式工作仪表，传感器安装时应考虑相关管路做坚固的支撑，避免仪表及相关管路产生震动。若强烈的管道振动不可避免时，建议用柔性管将管道系统与仪表传感器隔离。
测量液体流量时应尽可能使流体流向从下至上，同时应避免仪表安装在管路最高处，防止管路气体聚集影响仪表的正常工作。
流量计初始安装后必须检查流量计零点。若零点发生变化应进行零点校正操作，确保测量准确性。
以下是直管质量流量计常见故障及解决方法：
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 零点漂移大 | 1. 流量计中介质是否满管，且不流动 2. 流量计安装管道是否固定，附近是否有较强振源或变频器等干扰 3. 传感器安装有应力 | 1. 打料等方式使流量计满管，关闭流量计两端阀门 2. 加支撑或改用软管连接 3. 连接管路与传感器接口要同一轴心 |
| 瞬时流量显示不正常 | 1. 管道实际流量是否超过仪表设置的最大量程 2. 连接传感器管线是否有强烈振动 3. 查看流量计零点是否正常 | 1. 减小管道流量或者重新设置流量计最大流量 2. 加支撑或改用软管连接 3. 满足校准条件的情况下，校准零点 |
| 密度显示不稳定 | 1. 管道中是否有气泡 2. 检测传感器引脚参数是否正常 | 1. 查找气泡产生原因（如调节阀安装位置不正确） 2. 如不正常，联系厂家售后 |
| 仪表没有显示 | 1. 仪表电源是否正常 2. 测量接线板电源是否正常 | 检查电源电压和接线端子，确保电源工作正常 |

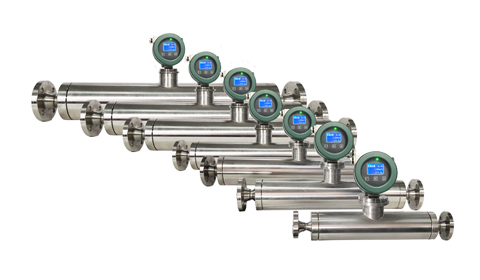

直管质量流量计提供多种型号，覆盖从DN8到DN80的流量范围，满足不同应用需求。以下是详细的型号规格表：
| 型号 | 通径(mm) | 流量范围(kg/h) | 零点稳定性(kg/h) | 重量(kg) |
|---|---|---|---|---|
| CX-CMF-008Z | 8 | 9.6～960 | 0.144 | 10 |
| CX-CMF-010Z | 10 | 15～1500 | 0.225 | 12 |
| CX-CMF-015Z | 15 | 30～3000 | 0.45 | 13 |
| CX-CMF-020Z | 20 | 60～6000 | 0.9 | 18 |
| CX-CMF-025Z | 25 | 96～9600 | 1.44 | 23 |
| CX-CMF-032Z | 32 | 18～18000 | 2.7 | 31 |
| CFM-CX-040Z | 40 | 300～30000 | 4.5 | 37 |
| CX-CMF-050Z | 50 | 480～48000 | 7.2 | 42 |
| CX-CMF-080Z | 80 | 1200～120000 | 18 | 66 |
注：流量范围给出了两个参数，中间参数为标准流量范围，一般出厂检验按此量程进行检验，同时也建议用户在此量程范围内选用仪表；后一个参数为保证传感器稳定工作的上限流量范围。
直管质量流量计型号编码包含口径、公称压力、连接方式、精度、介质温度、安装方式、法兰标准和传感器类别等信息，具体编码规则请参考产品手册。
选择适合的直管质量流量计型号时，请考虑以下因素：
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 实验室微量计量 | CFM-CX-008Z, CFM-CX-010Z | 小流量范围，高精度测量 |
| 化工过程控制 | CFM-CX-015Z, CFM-CX-020Z | 中等流量，耐腐蚀材质可选 |
| 高粘度介质测量 | CFM-CX-025Z, CFM-CX-032Z | 适合浆液、悬浮液等高粘度介质 |
| 工业批量生产 | CFM-CX-040Z, CFM-CX-050Z, CFM-CX-080Z | 大流量范围，适合连续生产 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围和精度要求等信息。
| 测量流量 | 0~180t/h |
|---|---|
| 管道口径 | DN8~80 |
| 测量精度 | 0.1~0.5% |
| 工作温度 | -20℃～200℃ |
| 环境温度 | -40℃～60℃ |
| 材质 | 测量管 316L，外壳 304 |
| 工作压力 | 0～4.0MPa |
| 输出信号 | 4-20mA, 脉冲输出, RS485 |
| 电源供应 | 220VAC, 24VDC (可选) |
| 防爆标志 | Ex db ia IIC T6 Gb |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
直管质量流量计的特点确定了其可以在下述领域中得到广泛的应用：
用于石油、化工原料及产品的装车（装船）、卸车（卸船）的计量及包装计量
石油、化工、食品、医药行业生产过程对物料的精准计量、控制
高粘度物料的在线计量，例如沥青、重油、油脂的计量
有悬浮物及固体颗粒物料的计量，例如水泥浆、石灰浆的计量
易凝固物料的保温计量，例如沥青等易凝固物料的计量实现保温状态工作
中高压气体的精确计量，例如CNG石油天然气的计量
微小流量测量，例如精细化工及医药行业微小流量的测量
在线测量介质的密度，并以此派生出测量溶液的溶质所含的浓度
