精密齿轮式流量测量装置，适用于微小流量场合，具有高精度和重复性好的特点
高频率脉冲信号输出，适用于精密流量测量
粘度愈大，泄漏误差愈小，特别适合高粘度介质测量
计量精度0.5级，测量范围宽最高可达100:1
体积小、重量轻、运行时振动噪声小、安装方便

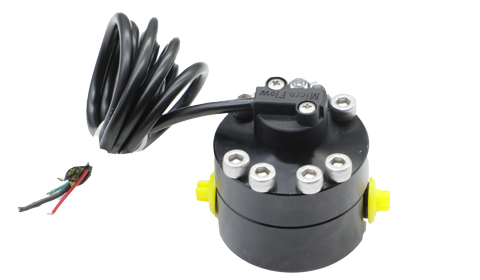

高频率输出型容积式流量计，用于精密的连续或间断的测量管道中液体的流量或瞬间流量，适合于重油、聚乙烯醇、树脂等高粘度高压的使用场所，情况下可准确计量微小流量。产品满足大多数市场的需求，可测包括水、油、食品、润滑油、化学、化妆品、化肥、墨水、制药、涂料、石油、汽车、胶水、聚氨酯、电解液和添加剂等行业。
流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的体积，称为标准容积。流量就是通过计算一定时间内来流通过标准容积的个数来计量。
高频率脉冲信号输出，适用于精密流量测量和控制
粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此被测介质的粘度愈大，泄漏误差愈小，对测量愈有利
齿轮流量计计量精度高，适用于高粘度介质流量和测量，计量精度为0.5级，测量范围宽最高可达100:1
体积小、重量轻、运行时振动噪声小、安装方便，可测量粘度高达10000pa.s的流体
有通用型、高压型、食品型等多种，适用于各种清洁液体的微小流量测量
启动或停止时，启闭阀门应缓慢，防止突然冲击
为防止产生误脉冲，应防止倒流
流量计前端务必安装过滤网
如果是易结晶类液体，请采取措施，避免流量计所在管段的液体结晶
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 齿轮不转动 | 异物阻塞，齿轮被杂物卡住 | 拆除仪表、清洁转子，管道必须安装过滤器 |
| 管道过滤器堵塞 | 清洁过滤器 | |
| 损坏转子，齿轮轴变形 | 更换齿轮，管道必须安装过滤器 | |
| 流量计连接头拧得异常紧，导致腔体变形 | 重新调整连接 | |
| 液体固化 | 防止液体固化，加热清洗或拆卸清洗 | |
| 流量变小（阻力变大） | 过滤器部分堵塞 | 清洁过滤器 |
| 液体太粘了 | 不要超过流量计规定粘度 | |
| 流量误差偏大 | 实际使用流量范围低于或大于可用量程 | 不要超限使用 |
| 液体中含有空气 | 避免管路中有空气 | |
| 流量过大导致过度磨损 | 正确选项，需选择对应量程的流量计 | |
| 流量计安装方向错误 | 最佳位置上下进上出 | |
| 有杂质阻挡齿轮 | 需要清洗 | |
| 仪表无脉冲信号 | 电路故障 | 更换电路 |
| 齿轮卡住 | 需清洗齿轮和腔体 | |
| 电路接错或电路被破坏 | 重新正确连接电路，或更换电路 | |
| 上位机和脉冲信号不匹配 | 选择可匹配的上位机 |

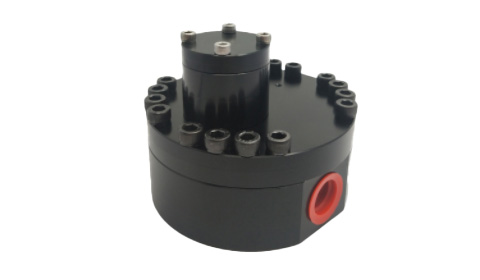

M系列高频主要应用于高粘度点胶，定量加注等场景，提供高精度的流量测量解决方案。
| 型号 | 分辨率 | 流量范围 | 连接尺寸 | 精度 | 工作压力 | 壳体材质 | 齿轮材质 | 备注 |
|---|---|---|---|---|---|---|---|---|
| CX-M5.1HR-AL | 0.005ml/p | 15-900ml/min | G1/8 | 0.5% | 32bar | 阳极氧化铝316L | PPS | 流量范围对标常规流量计流量范围 |
| CX-M6HR-AL | 0.01ml/p | 30-1800ml/min | G1/8 | 0.5% | 32bar | 阳极氧化铝316L | PPS | 定制1000脉冲电路，可咨询选型 |
| CX-M9HR-AL | 0.05ml/p | 150-9000ml/min | G1/4 | 0.5% | 32bar | 阳极氧化铝316L | PPS | M5.1-M9压力最高40MPA |
| CX-M12HR-AL | 0.17ml/p | 0.5-30L/min | G1/2 | 0.5% | 32bar | 阳极氧化铝316L | PPS | M12,M25目前压力5MPA |
| CX-M25HR-AL | 0.46ml/p | 1.3-83L/min | G1/2 | 0.5% | 32bar | 阳极氧化铝316L | PPS | M12,M25目前压力5MPA |

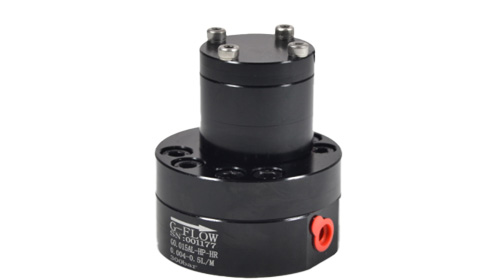

G系列提供更高压力的流量测量解决方案，工作压力可达200bar，适用于高压工况。
| 型号 | 分辨率 | 流量范围 | 连接尺寸 | 精度 | 工作压力 | 壳体材质 | 齿轮材质 |
|---|---|---|---|---|---|---|---|
| CX-G0.015HR-AL | 0.00182ml/p | 10-327ml/min | G1/8 | 0.5% | 200bar | 阳极氧化铝 | PPS |
| CX-G0.025HR-AL | 0.00462ml/p | 27-831ml/min | G1/8 | 0.5% | 200bar | 阳极氧化铝 | PPS |
| CX-0.04HR-AL | 0.00868ml/p | 50-1562ml/min | G1/4 | 0.5% | 200bar | 阳极氧化铝 | PPS |
| CX-G0.2HR-AL | 0.029ml/p | 174-5200ml/min | G3/8 | 0.5% | 200bar | 阳极氧化铝 | PPS |
| CX-G0.4HR-AL | 0.06ml/p | 0.36-10.8L/min | G1/2 | 0.5% | 200bar | 阳极氧化铝 | PPS |
| CX-G1.0HR-AL | 0.1ml/p | 0.6-18L/min | G1/2 | 0.5% | 200bar | 阳极氧化铝 | PPS |
| CX-G2.0HR-AL | 0.2ml/p | 1.2-36L/min | G3/4 | 0.5% | 200bar | 阳极氧化铝 | PPS |
注：以上流量范围为标准条件下的参考值，实际使用中可能因介质粘度、温度和压力等因素有所变化。如需精确选型，请联系我们的技术工程师。
| 应用场景 | 推荐系列 | 推荐型号 | 理由 |
|---|---|---|---|
| 高粘度点胶定量加注 | M系列 | CX-M5.1HR-AL, CX-M6HR-AL | 适用于高粘度介质，分辨率高，精度稳定 |
| 高压工况流量测量 | G系列 | CX-G0.2HR-AL, CX-G0.4HR-AL | 工作压力高达200bar，适合高压环境 |
| 大流量工业应用 | M系列 | CX-M12HR-AL, CX-M25HR-AL | 大流量范围，适合工业批量生产 |
| 微小流量精密计量 | G系列 | CX-G0.015HR-AL, CX-G0.025HR-AL | 超高分辨率，适合实验室和精密计量 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围、压力要求和精度要求等信息。
| 测量范围 | 10ml~83L/min |
|---|---|
| 测量精度 | 0.5% |
| 电源供电 | 5-26VDC |
| 量程比 | 最高可达100:1 |
| 适用粘度 | 10000pa.s |
| 工作温度 | -30~80℃（高温定制咨询工程师） |
| 工作压力 | 32bar(高压定制咨询工程师） |
| 流量显示 | 分体显示 ，一体显示 |
| 信号输出 | 4-20MA、RS485，RS232 Mudbus，方波脉冲 |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
高频齿轮流量计广泛应用于各种工业领域，特别适合高粘度介质的精密流量测量：
适用于重油等高粘度介质的精密流量测量
用于聚乙烯醇、树脂等化工介质的流量计量
精确测量润滑油等高粘度流体的流量
用于制药过程中高粘度原料的精确计量
适用于油漆、涂料等高粘度介质的流量控制
用于食品级高粘度液体的计量和控制
用于电解液、添加剂等新能源材料的精确计量
适用于水、油、化学介质等多种工业流体的测量
我们的工程师将在24小时内联系您，提供专业的产品选型建议和技术支持
