提供涡街、涡轮、椭圆齿轮、微型电磁、热式气体及湿式气体流量计，满足不同工况的液体与气体流量测量需求。
测量精度可达±1%R，满足工业过程控制要求
量程比可达1:6~1:30，适应不同流量范围需求
介质温度范围-40℃~450℃，适应多种工况环境
体积小、重量轻，安装维护简便

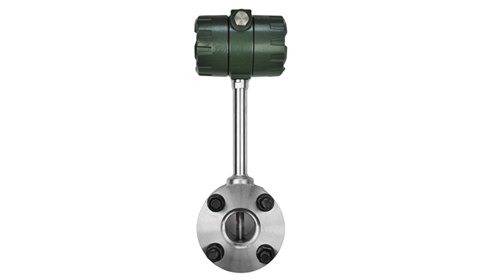

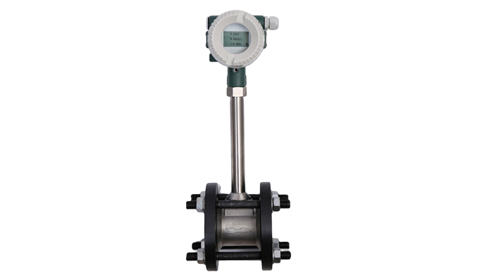

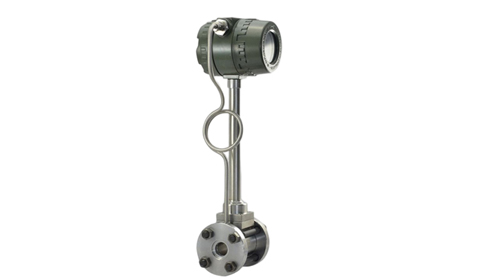

CX-VFM系列涡街流量计是基于卡门涡街原理研制的一种速度式流量仪表，采用先进的压电或电容检测技术，配合隔离、屏蔽、滤波等措施，具有抗震性好、信号稳定、可靠性高等特点。
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街。旋涡的发生频率与流体的平均流速成正比，通过检测旋涡频率即可计算出流体的流量。
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果。
仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成 U 形，避免水顺着电缆线进入放大器壳内。
仪表安装点周围应设置有较充裕的空间，以便安装接线和定期维护。
涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。
上、下游配管内径应相同。如有差异，则配管内径 Dp 与涡街仪表表体内径 Db 应满足以下关系：0.98Db ≤ Dp ≤ 1.05Db
上、下游配管与流量仪表表体内径同心，它们之间的不同轴度应小于 0.05Db
仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大 1-2mm
测压孔应设置在下游 3-5D 处，测温孔应设置在下游 6-8D 处
仪表在管道上可以水平、垂直或倾斜安装
在管道上用气焊开一个略小于Φ100mm的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利。
在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。
将球阀及传感器安装在焊接好的法兰上。
调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致。
均匀拧紧压盖上的螺丝。（注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动）
检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤5、6。
CX-VFM系列涡街流量计提供多种口径选择，覆盖从DN15到DN1000的流量范围，满足不同应用场景的需求。以下是详细的工况流量范围参考表：
| 仪表口径(mm) | 液体测量参数 | 气体测量参数 | ||||
|---|---|---|---|---|---|---|
| 测量范围(m3/h) | 输出频率范围(Hz) | 小信号切除(Hz) | 测量范围(m3/h) | 输出频率范围(Hz) | 小信号切除(Hz) | |
| 15 | 0.4~4 | 40~400 | 15 | 2.8~12 | 278~1190 | 100 |
| 20 | 0.7~7 | 26~260 | 10 | 6~30 | 226~1130 | 80 |
| 25 | 1~10 | 21~210 | 8 | 8.8~55 | 190~1178 | 70 |
| 32 | 1.5~15 | 15~150 | 6 | 15~140 | 150~1395 | 60 |
| 40 | 2.5~25 | 13~130 | 6 | 25~205 | 126~1036 | 50 |
| 50 | 3.5~45 | 9~119 | 5 | 35~350 | 93~930 | 40 |
| 65 | 5.5~75 | 6.7~91 | 4 | 60~600 | 73~730 | 30 |
| 80 | 8.5~110 | 5.3~68 | 3 | 86~860 | 53~530 | 25 |
| 100 | 16~180 | 5.2~58 | 2 | 130~1300 | 42~420 | 20 |
| 125 | 25~270 | 4.3~49 | 2 | 220~2200 | 38~380 | 20 |
| 150 | 35~350 | 3.3~33 | 1 | 350~3500 | 33~330 | 15 |
| 200 | 65~650 | 2.6~26 | 1 | 550~5500 | 22~220 | 10 |
| 250 | 95~950 | 1.9~19 | 1 | 850~8500 | 18~180 | 5 |
| 300 | 150~1500 | 1.8~18 | 1 | 1350~13500 | 16~160 | 5 |
| 仪表口径(mm) | 液体测量范围(m3/h) | 液体输出频率范围(Hz) | 液体小信号切除(Hz) | 气体测量范围(m3/h) | 气体输出频率范围(Hz) | 气体小信号切除(Hz) |
|---|---|---|---|---|---|---|
| (300) | 150~1500 | 5.5~87 | 2 | 1560~15600 | 85~880 | 456 |
| (400) | 180~3000 | 5.6~87 | 2 | 2750~27000 | 85~880 | 45 |
| (500) | 300~4500 | 5.6~88 | 2 | 4300~43000 | 85~880 | 45 |
| (600) | 450~6500 | 5.7~89 | 2 | 6100~61000 | 85~880 | 45 |
| (800) | 750~10000 | 5.7~88 | 2 | 11000~110000 | 85~880 | 45 |
| (1000) | 1200~17000 | 5.8~88 | 2 | 17000~170000 | 85~880 | 45 |
| >(1000) | 协议订货 | 协议订货 | ||||
注：
以上流量范围为参比条件下的工况流量范围，参比条件：气体-常温常压空气(t=20℃, P=0.1MPa)；液体-常温水(t=20℃)
表中(300)~(1000)口径为插入式涡街流量计
实际使用中需根据介质特性、工作温度和压力进行流量范围换算
特殊介质、特殊工况请咨询我们的技术工程师进行选型计算
选择合适的涡街流量计型号时，请考虑以下因素：
| 应用场景 | 推荐口径 | 选型要点 |
|---|---|---|
| 实验室小流量测量 | DN15-DN25 | 选择小口径，注意小信号切除设置 |
| 一般工业气体测量 | DN40-DN100 | 根据常用流量选择，确保在量程范围内 |
| 蒸汽流量测量 | DN50-DN150 | 需考虑温度和压力补偿，选择相应型号 |
| 大管径液体测量 | DN200-DN300 | 满管式或插入式，根据精度要求选择 |
| 超大管径应用 | 插入式(400)以上 | 插入式流量计，经济实用 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围、工作温度和压力等信息。
| 量程比 | 1:6~1:30 |
|---|---|
| 安装方式 | 管道/插入 |
| 防护等级 | IP65 IP68 |
| 适用介质 | 气体、液体、蒸汽 |
| 本体材料 | 1Cr18Ni9Ti, (其它材料协议供货) |
| 公称通径(mm) | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, (300~1000 插入式) |
| 公称压力(MPa) | DN25-DN200 4.0(>4.0 协议供货), DN250-DN300 1.6(>1.6 协议供货) |
| 精确度 | ±1%R, ±1.5%R, ±1FS; 插入式: ±2.5%R, ±2.5%FS |
| 防爆标志 | 本安型: ExdⅡia CT2-T5 隔爆型: ExdⅡCT2-T5 |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。
用于各类化工原料、中间产品和成品的流量计量
用于蒸汽、热水等热力介质的流量测量和能源管理
用于压缩空气、天然气、煤气等工业气体的流量计量
用于工业用水、循环水等液体的流量测量和控制
