基于热导原理的真空测量设备，适用于中低真空范围的精确测量，响应速度快，稳定性好。
高清晰度数字显示，支持Pa、Torr、mBar单位切换。
支持两个独立可编程控制点，适用于自动化系统联动。
支持100米无线传输，可选配WGC150控制器远程监控。
提供RS485 Modbus-RTU、模拟电压输出，便于系统集成。

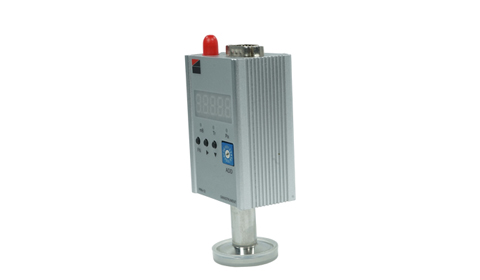

CX-PRN12 是一款集成功能型数显皮拉尼真空计，适用于中低真空范围的精确测量。该产品采用皮拉尼传感器原理，具备高稳定性与快速响应特点，广泛应用于真空镀膜、半导体工艺、实验室研究、真空干燥等领域。

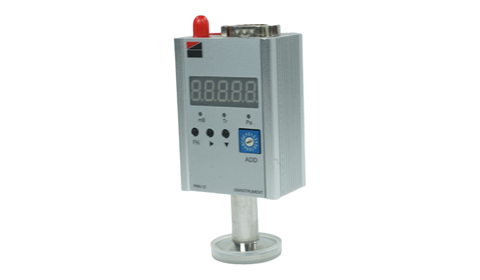

5位LED数字显示，支持Pa、Torr、mBar三种单位切换。
两个独立可设置的控制开关，支持设定点输出，适用于自动化控制。
提供模拟电压输出（2.5~8.5V）、RS485 Modbus-RTU、无线通讯等多种输出方式。
设备支持大气校准与高真空校准，用户可通过面板按键或软件进行参数设定、单位切换、控制点调整等操作。设备内置16位地址拨码，支持多机组网。
本设备出厂时以干燥空气/氮气校准。测量不同气体时读数可能存在差异，用户可根据手册提供的气体校正曲线进行参考修正。

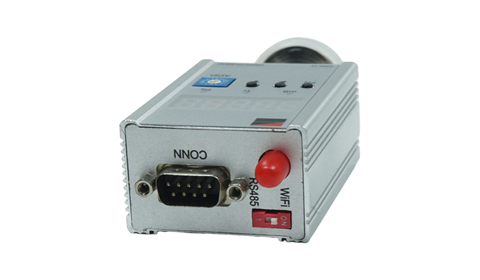

CX-PRN12 支持多种通讯与输出接口，便于集成至各类自动化系统与监控平台。
支持标准Modbus-RTU协议，波特率9600bps，最多支持16个设备地址。寄存器地址涵盖真空度数据（科学计数法/浮点格式）、控制点设定值等。
提供+2.5V ~ +8.5V模拟电压输出，对应真空度对数线性变化，分辨率2.5mV，适用于PLC模拟量采集。
两个独立控制点，支持设定真空度阈值触发开关信号，可用于继电器控制、报警输出等场合。
提供GaugeReader3.0配套软件，支持Windows系统，可实现真空度实时显示、数据记录、参数设置、校准等功能。
CX-PRN12 系列提供多种配置选项，可根据不同应用需求选择法兰接口、通讯方式和功能配置。
| 型号 | 真空连接方式 | 通讯接口 | 控制输出 | 显示方式 | 供电范围 |
|---|---|---|---|---|---|
| CX-PRN12-KF16 | DN16 ISO-KF | RS485 模拟电压输出 | 双控制点 光耦输出 | 5位LED | +5~24VDC |
| CX-PRN12-CF35 | DN35 CF法兰 | RS485 模拟电压输出 | 双控制点 光耦输出 | 5位LED | +5~24VDC |
注：以上为标准型号配置，如需其他法兰接口（如KF25、CF50）或特殊定制功能，请联系我们的技术工程师获取定制方案。
CX-PRN12 采用 PG-12 系列皮拉尼探头，提供不同材质选项以适应不同应用环境。
| 探头型号 | 灯丝材质 | 法兰接口 | 耐烘烤温度 | 适用环境 |
|---|---|---|---|---|
| PG-12-316L | 钨丝 | KF16 | 150℃ | 常规工业应用 |
| PG-12-304 | 钨丝 | KF16 | 150℃ | 食品、制药 |
| PG-12-METAL | 钨丝 | 金属密封法兰 | 250℃ | 高温烘烤应用 |
| PG-12-CERAMIC | 钨丝 | KF16 | 200℃ | 腐蚀性环境 |
| 配件编号 | 配件名称 | 功能描述 | 适用型号 |
|---|---|---|---|
| WGC150 | 真空显示控制器 | 多通道真空显示与监控单元 | 全系列 |
| DB9-PWR-24V | 24V电源适配器 | 专用直流电源，带DB9接口 | 全系列 |
| CABLE-RS485 | RS485通讯电缆 | 2米屏蔽双绞线，DB9接口 | 全系列 |
| KF16-CF35 | 转接法兰 | KF16转CF35过渡法兰 | CX-PRN12-KF16 |
选择适合的CX-PRN12配置时，请参考以下选型建议：
| 应用场景 | 推荐型号 | 推荐探头 | 理由说明 |
|---|---|---|---|
| 实验室真空系统 | CX-PRN12-KF16 | PG-12-316L | 标准KF接口，通用性强，适合实验室多种设备 |
| 高温真空烘箱 | CX-PRN12-CF35 | PG-12-METAL | 金属密封法兰耐高温，探头可承受250℃烘烤 |
| 腐蚀性气体环境 | CX-PRN12-KF16 | PG-12-CERAMIC | 陶瓷封装探头耐腐蚀，适合特殊气体测量 |
温馨提示：如果您不确定如何选择合适的型号配置，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、真空度范围、气体类型、安装环境和系统集成需求等信息。
| 测量范围 | 0.1-1E+5Pa |
|---|---|
| 反应时间 | 100 ms |
| 功耗 | 最大2.0W |
| 耐压 | 1.5×10⁵ Pa |
| 工作温度 | 0℃ ~ +45℃ |
| 精度 | 1×10⁻¹~1×10⁴ Pa：±15% 1×10⁴~1×10⁵ Pa：±50% |
| 重复性 | 1×10⁻¹~1×10³ Pa：±2% 1×10³~1×10⁵ Pa：±5% |
| 工作湿度 | 5% ~ 85%（不结露） |
| 供电 | +5VDC ~ +24VDC / 0.5A（通过DB9接口） |
| 防护等级 | IP40（IEC529） |
| 连接方式 | 默认DN16 ISO-KF法兰（支持定制） |
| 重量 | 300g（含KF16法兰） |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
CX-PRN12 数显皮拉尼真空计适用于多种需要中低真空测量与控制的工业与科研场合。
用于PVD/CVD设备、真空封装、等离子清洗等工艺中的真空监测。
适用于真空干燥、真空吸附、材料测试等实验环境中的压力测量。
用于光学镀膜、装饰镀膜、功能镀膜等设备的真空腔体压力监控。
适用于真空冷冻干燥、真空包装、灭菌工艺中的压力控制。
用于电池注液、真空封装、干燥工序中的真空度监测。
集成至PLC系统，用于真空搬运、真空吸盘、真空成型等自动化设备。
