完整的液体定量控制解决方案，集成泵、传感器和控制系统，实现精确的液体计量和分配。
采用陶瓷柱塞无阀设计，重复精度≤0.5%，实现微量液体精密计量
提供PT、PP、不锈钢等多种泵体材质，适应不同介质需求
一机多路，独立或同步运行，提高灌装效率
避免堵塞与磨损，使用寿命长，维护简便

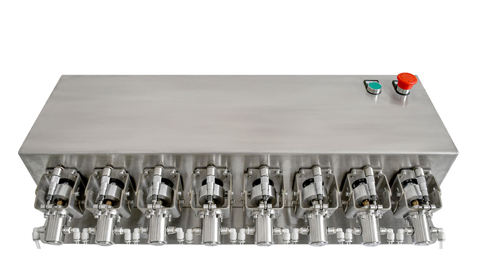

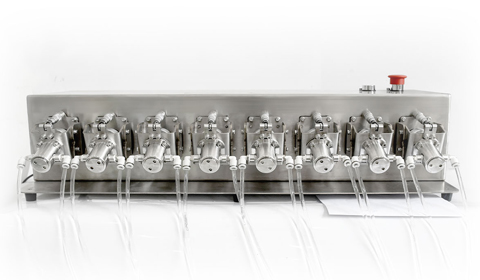

多通道陶瓷无阀计量泵系统采用高精度陶瓷柱塞与无阀设计，适用于多路流体精密计量与同步灌装。系统具备高重复精度、耐腐蚀、耐磨损等特性，支持PT、PP、不锈钢等多种泵体材质选择，可适应不同介质的计量需求。

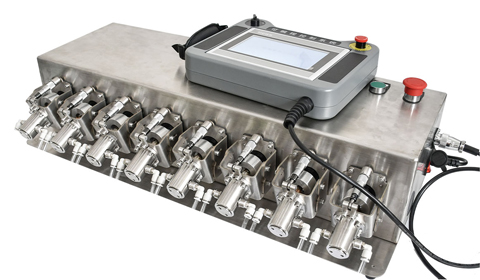

一机多路，独立或同步运行，PLC数显控制器支持定量/输送多种工作模式，提高灌装效率。
采用陶瓷柱塞无阀设计，重复精度≤0.5%，适用于微量液体精密分配，避免单向阀误差。
提供PT（聚四氟乙烯）、PP（聚丙烯）、SS304/316L不锈钢等多种泵体材质，适应不同介质需求。
支持每转流量可调或固定模式，流量范围宽，从微量至大流量均可满足。
流体温度可达100℃，额定压力最高0.5MPa，适应多种工况环境。
无阀设计避免堵塞与磨损，使用寿命长，拆装维护简便。
系统主要由以下部分组成：
陶瓷无阀计量泵采用性能优异的精细陶瓷材质的柱塞式小型计量泵，独特的无阀构造，有效解决了堵塞、咬死等一般计量泵常见的问题。主要零件的加工精度达到微米级，可获得较高吐出精度。
当柱塞的流道朝向泵腔吸入口的同时，伴随柱塞旋转，泵腔容积逐渐增大形成局部真空，液体被吸入。
当柱塞的流道错开泵腔吸入口时，吸入过程完成，柱塞变换为旋转前行。
随着柱塞旋转前行，当柱塞的流道向泵腔吐出侧靠近的同时，泵腔容积逐渐减少，液体被压缩排出。
当柱塞的流道错开泵腔吐出口的同时，吐出过程完成。柱塞变换为旋转后退，开始下一次吸入过程。
根据介质选择合适的管路材质和直径，正确连接进出口管路。
按照电气接线图正确连接电源、电机和控制器，注意电压匹配。
松开泵两侧锁紧螺丝，调节调节旋钮到所需流量，然后锁紧螺丝。
在控制器上设置排量、转速、圈数等参数，进行测试运行。
重要注意事项：
以下为多通道PT/PP材质陶瓷无阀计量泵系统主要型号规格，可根据需求定制：
| 型号 | 排量 | 流量范围 | 壳体材质 | 额定压力 |
|---|---|---|---|---|
| CX-MC-PT-20 | 20μL/rev | 0-10mL/min | PT | ≤0.2-0.5MPa |
| CX-MC-PT-100 | 100μL/rev | 0-50mL/min | PT | ≤0.2-0.5MPa |
| CX-MC-PT-200 | 200μL/rev | 0-100mL/min | PT | ≤0.2-0.5MPa |
| CX-MC-PT-1000 | 1000μL/rev | 0-500mL/min | PT | ≤0.2-0.5MPa |
| CX-MC-PT-1500 | 1500μL/rev | 0-750mL/min | PT | ≤0.2-0.5MPa |
| CX-MC-PP-100 | 100μL/rev | 0-50mL/min | PP | ≤0.2-0.5MPa |
| CX-MC-PP-200 | 200μL/rev | 0-100mL/min | PP | ≤0.2-0.5MPa |
以下为多通道304S/316LSS材质陶瓷无阀计量泵系统主要型号规格，可根据需求定制：
| 型号 | 排量 | 流量范围 | 壳体材质 | 额定压力 |
|---|---|---|---|---|
| CX-MC-304SS-20 | 20μL/rev | 0-10mL/min | 304SS | ≤0.2-0.5MPa |
| CX-MC-304SS-100 | 100μL/rev | 0-50mL/min | 304SS | ≤0.2-0.5MPa |
| CX-MC-304SS-200 | 200μL/rev | 0-100mL/min | 304SS | ≤0.2-0.5MPa |
| CX-MC-304SS-1000 | 1000μL/rev | 0-500mL/min | 304SS | ≤0.2-0.5MPa |
| CX-MC-304SS-1500 | 1500μL/rev | 0-750mL/min | 304SS | ≤0.2-0.5MPa |
| CX-MC-316L-50 | 50μL/rev | 0-25ml/min | 316LSS | ≤0.2-0.5MPa |
| CX-MC-316L-80 | 80μL/rev | 0-40mL/min | 316LSS | ≤0.2-0.5MPa |
| CX-MC-316L-150 | 150μL/rev | 0-75ml/min | 316LSS | ≤0.2-0.5MPa |
| CX-MC-316L-250 | 250μL/rev | 0-150mL/min | 316LSS | ≤0.2-0.5MPa |
| CX-MC-316L-350 | 350μL/rev | 0-175ml/min | 316LSS | ≤0.2-0.5MPa |
注：
| 材质代码 | 材质名称 | 特性 | 适用介质 |
|---|---|---|---|
| PT | 聚四氟乙烯 | 耐强腐蚀、耐高温、化学稳定性好 | 酸、碱、盐、有机溶剂、油类等腐蚀性介质 |
| PP | 聚丙烯 | 耐一般腐蚀、经济实用、轻便 | 一般液体、油类、水剂等不结晶不凝固液体 |
| SS304 | 304不锈钢 | 耐腐蚀、强度高、美观 | 大多数化学介质、食品、医药 |
| 316L | 316L不锈钢 | 高耐腐蚀性、低碳含量 | 强腐蚀性介质、高纯度液体、医药食品 |
| 氧化锆 | 氧化锆陶瓷 | 高硬度、耐磨损、耐腐蚀 | 柱塞材料，适用于各种介质 |
| 应用场景 | 推荐型号 | 推荐材质 | 理由 |
|---|---|---|---|
| 强腐蚀性化学试剂 | CX-MC-MC6-PT系列 | PT（聚四氟乙烯） | 耐强酸强碱，化学兼容性好 |
| 一般工业液体、油类 | CX-MC-MC5-PP系列 | PP（聚丙烯） | 经济实用，满足一般需求 |
| 食品医药级应用 | 定制316L材质 | 316L不锈钢 | 符合卫生标准，易清洁 |
| 微量精密灌装 | CX-MC-MC2-PT-20/50/100 | PT/SS | 小排量，高精度控制 |
| 大流量多通道同步 | CX-MC-MC6-PT-1000/1500 | PT/SS | 大排量，多通道控制 |
| 重复精度 | ≤0.5% |
|---|---|
| 流量范围 | 0~750mL/min |
| 柱塞材质 | 氧化锆陶瓷 |
| 通道数量 | 单路或多路 |
| 电机类型 | 步进电机（42/57系列） |
| 额定压力 | ≤0.25MPa（多通道系统） ≤0.2-0.5MPa（单路泵) |
| 柱塞直径 | 4mm、5mm、6mm、8mm、12mm、16mm 等可选 |
| 泵体材质 | PT（聚四氟乙烯）、PP（聚丙烯）、SS304/316L不锈钢 |
| 额定转速 | 0~500r/min |
| 控制方式 | PLC数显控制器，支持定量/输送模式 |
| 通信接口 | 485通讯、IO信号口、航空插头 |
| 安装方式 | 底脚安装，支持左右平行或上下安装 |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
多通道陶瓷无阀计量泵系统广泛应用于需要精密计量和灌装的行业，特别适用于微量液体的分配和多路同步控制场景。
药液、血浆、培养液、疫苗、口服液、生物制剂、核酸试剂等精密灌装与分装
光刻胶、清洗液、蚀刻液、化学试剂等精密添加与计量
锂电池电解液、电容器电解液、聚合物电池注液、动力电池生产
化工添加剂、催化剂、溶剂、油类、润滑剂、燃料添加剂计量
香水、精华液、乳液、口红、防晒喷雾、洗发水、护肤品灌装
调味品、酱料、果酱、酸奶、饮料、食用油、食品添加剂计量
胶水、粘合剂、UV胶、油墨、润滑油、防冻液、工业添加剂
试剂添加、样品制备、实验液体分配、分析仪器配套
