包括湿式气体流量计、电磁流量计、椭圆齿轮流量计等多种类型的流量测量设备。
采用微机电系统(MEMS)流量传感芯片，传感器具有高精度、高灵敏度、抗干扰性强的特点
传感器的零点稳定度比一般的热式流量计有了明显的改善
响应时间50~1000ms，可迅速检测到流量的变化
体积小巧，结构优化，压力损失小，降低能源消耗

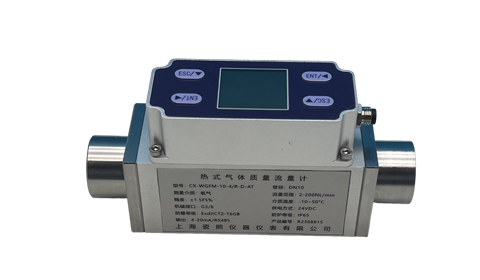

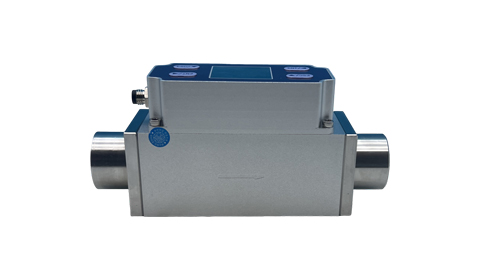

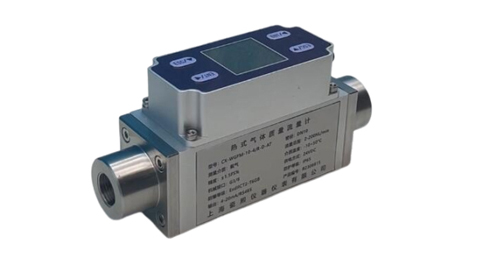

微型热式气体质量流量计是专门为各类小流量气体的测量和过程控制而设计的。这一系列的传感器均采用先进的微机电系统（MEMS）流量传感芯片来制作，适用于各类清洁气体。独特的封装技术使之可用于各类管径、成本低、易安装、不需要温度压力补偿、可替代容积式或压差式的传统流量计。
采用微机电系统(MEMS)流量传感芯片，传感器具有高精度、高灵敏度、抗干扰性强的特点
传感器的零点稳定度比一般的热式流量计有了明显的改善
响应时间50~1000ms，可迅速检测到流量的变化
结合结构优化，使流量计较之传统的机械式仪表、压力损失大幅度减小，降低了能源消耗
采用LCD显示瞬时流量和累计流量，清晰直观、读数方便
可以选配4~20mA标准电流信号输出和脉冲输出，支持RS485(Modbus协议)通讯
微型热式气体质量流量计基于热扩散原理工作。传感器内部有两个温度传感器，一个作为加热元件，另一个测量气体温度。当气体流过传感器时，会带走热量，导致温度变化。通过测量这种温度变化，可以精确计算出气体的质量流量。
流量计可以水平安装或垂直安装，但需要保证安装位置有足够的前后直管段。
安装使用时，一定要保证有足够的前管端和后管端，并且直管段与本流量计上的管道保持同心，且保证流量计固定可靠。如果不能保证直管段，将不能保证流量计的精度。
需要保证20倍管径的前直管段
需要保证20倍管径的前直管段
需要保证20倍管径的前直管段
需要保证25倍管径的前直管段
需要保证40倍管径的前直管段
需要保证55倍管径的前直管段
| 标识 | 颜色 | 含义 |
|---|---|---|
| 1 | 粉 | 24V-/电流I- |
| 2 | 黑 | 电流I+ |
| 3 | 蓝 | 外壳地 |
| 4 | 白 | 24V+ |
| 5 | 棕 | RS485通讯输出A |
| 6 | 灰 | RS485通讯输出B |
| 标识 | 含义 |
|---|---|
| ESC | 取消或者退出界面 |
| ► | 移位键 |
| ▼ | 修改/翻页键 |
| ENT | 确认/进入键 |
流量计提供丰富的菜单设置功能，包括基本参数设置、标定设置、校准设置、通讯参数设置等。
显示菜单提供所有信息的显示：
通过移位键来选择需要进入的功能菜单：
部分功能菜单需要输入密码才能进入：
我们提供多种型号的微型热式气体质量流量计，覆盖从0.1 NL/min到1000 NL/min的流量范围，满足不同应用需求。以下是详细的型号规格表：
| 型号 | 精度 | 量程范围 (NL/min) | 下限 (NL/min) | 外壳 | 材质 | 输出信号 | 供电 | 接口类型 | 最大压力 | 介质温度 | 过程连接 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CX-TGFM-10-4/R-D-T | ±1.5% | 2-200 | 0.5 | 黑色 | 铝合金 | 4-20mA、RS485 | DC24V | 航空插头 | 1 MPa | -10-50℃ | G3/8 |
| CX-TGFM-8-4/R-D-T | ±1.5% | 0.1-10 | 0.1 | 黑色 | 铝合金 | 4-20mA、RS485 | DC24V | 航空插头 | 1 MPa | -10-50℃ | G1/4 |
| CX-WGFM-10-4/R-D-AT | ±1.5% | 2-200 | 0.5 | - | 铝合金 | 4-20mA、RS485 | 24V | 航空插头 | 1 MPa | -10-50℃ | G3/8内螺纹 |
| CX-WGFM-10-4/R-D-ST | ±1.5% | 2-200 | 0.5 | - | 铝合金 | 4-20mA、RS485 | 24V | 航空插头 | 1 MPa | -10-50℃ | G3/8内螺纹(不锈钢) |
| CX-WGFM-15-4/R-D-AT | ±1.5% | 6-600 | 3 | - | 铝合金 | 4-20mA、RS485 | 24V | 航空插头 | 1 MPa | -10-50℃ | G1/2内螺纹 |
| CX-WGFM-15-4/R-D-ST | ±1.5% | 6-600 | 3 | - | 铝合金 | 4-20mA、RS485 | 24V | 航空插头 | 1 MPa | -10-50℃ | G1/2内螺纹(不锈钢) |
| CX-WGFM-20-4/R-D-AT | ±1.5% | 10-1000 | 5 | - | 铝合金 | 4-20mA、RS485 | 24V | 航空插头 | 1 MPa | -10-50℃ | G3/4内螺纹 |
| CX-WGFM-20-4/R-D-ST | ±1.5% | 10-1000 | 5 | - | 铝合金 | 4-20mA、RS485 | 24V | 航空插头 | 1 MPa | -10-50℃ | G3/4内螺纹(不锈钢) |
注：以上流量范围为标准条件下的参考值，实际使用中可能因介质特性、温度和压力等因素有所变化。如需精确选型，请联系我们的技术工程师。
我们的产品型号采用标准化的命名规则，方便客户识别和选择：
| 代码段 | 含义 | 选项 |
|---|---|---|
| CX | 公司代码 | 上海瓷熙 |
| TGFM/WGFM | 产品系列 | 热式气体质量流量计 |
| 8/10/15/20 | 管径尺寸 | 对应不同流量范围 |
| 4/R | 输出信号 | 4-20mA和RS485 |
| D | 显示方式 | 数字显示 |
| T/AT/ST | 接口类型 | 标准/铝合金螺纹/不锈钢螺纹 |
选择适合的微型热式气体质量流量计型号时，请考虑以下因素：
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 实验室微量气体测量 | CX-TGFM-8-4/R-D-T | 小流量范围，高精度测量 |
| 一般工业气体监测 | CX-TGFM-10-4/R-D-T | 中等流量，适用多种气体 |
| 腐蚀性气体环境 | CX-WGFM-xx-4/R-D-ST系列 | 不锈钢接口，耐腐蚀 |
| 大流量工业应用 | CX-WGFM-20-4/R-D-AT/ST | 大流量范围，适合连续生产 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围和精度要求等信息。
| 精度 | ±1.5~0.2%F.S |
|---|---|
| 响应时间 | 50~1000ms |
| 工作压力 | 1.0MPa |
| 介质温度 | -10℃~55℃ |
| 湿度 | <95%RH(无结霜、无结冰) |
| 连接方式 | GB/T7307-2001 |
| 工作电源 | 15V~24V 100mA |
| 整体功耗 | <2.4W |
| 输出方式 | 4~20mA、脉冲（可选） |
| 通讯方式 | RS485(Modbus协议) |
| 显示 | 瞬时流量、累计流量 |
| 重复性 | 0.5% |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
微型热式气体质量流量计广泛应用于各种工业领域，特别适合小流量气体的精密测量和控制。
用于各类实验室气体流量测量和控制
用于半导体生产过程中各种工艺气体的精确计量
用于生物反应器气体供应、发酵过程气体控制
用于各种化工过程的流量监测和控制，确保工艺稳定性
用于环境监测站的气体采样和流量控制
用于燃料电池氢氧供应系统的精确流量控制
我们的工程师将在24小时内联系您，提供专业的产品选型建议和技术支持
