精密低速齿轮计量泵，适用于高粘度介质和精确计量场合，广泛应用于化工、制药和食品行业。
每转排量恒定，计量精度高达±0.5%，重复性好
双圆弧正弦曲线齿轮，齿面无磨损，运转平稳
工具钢、哈氏合金等材质可选，适应多种介质
体积小巧，安装方便，适合集成到各类设备中

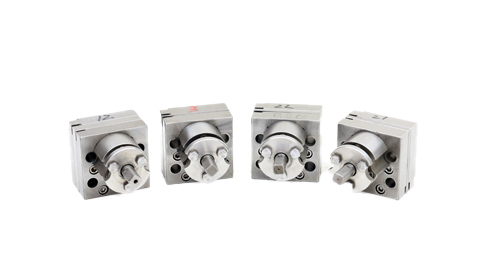

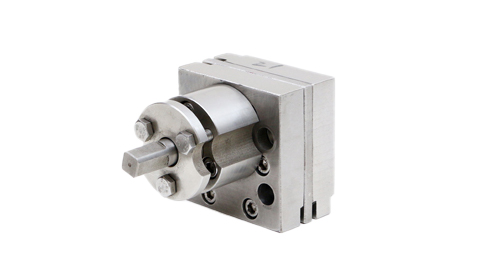

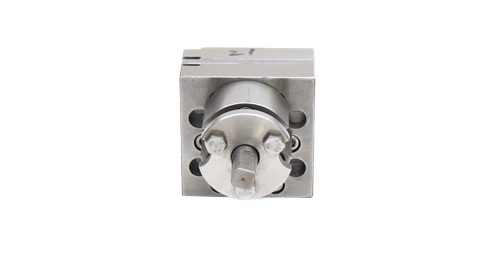

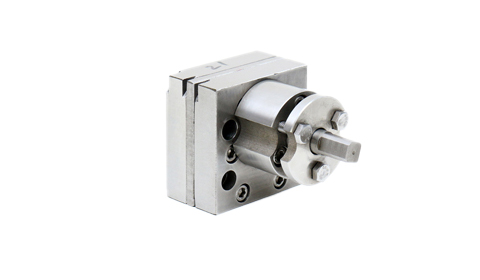

小流量齿轮计量泵采用精密齿轮设计和先进制造工艺，专为微量液体输送和高精度计量而设计。该系列泵具有卓越的计量精度、稳定的输送性能和出色的可靠性，广泛应用于点胶、灌装、涂布等需要精确计量的工业领域。
齿轮每旋转一圈，排出的液体体积恒定，计量精确
双圆弧齿轮设计，啮合平稳，噪音低，无困液现象
齿轮齿廓面无相对滑动，齿面无磨损，使用寿命长
小流量齿轮计量泵通过一对相互啮合的齿轮（主动齿轮和被动齿轮）进行工作。当齿轮旋转时，在轮齿逐渐脱离啮合的吸液腔中，齿间密闭容积增大，形成局部真空，液体在压差作用下吸入吸液室。随着齿轮旋转，液体在齿轮与壳体之间被推动前进，送到排液腔。在排液腔中两齿轮逐渐啮合，容积减少，齿轮间的液体被挤压至排液口。
正确的安装是确保计量泵准确计量和长期稳定运行的关键。请遵循以下安装指导：
注： 安装前重要事项: 在接入管道前，请确保泵体清洁，避免杂质进入泵腔影响精度。
安装时将泵加以螺栓固定，不得有松动现象，以免发生强烈震动
泵的转向严格按泵体表面所指示的转向，核对电动机的电源是否符合转向要求
管口按转向要求，与转向同方向的一侧为出口，严谨接反管路
管口固紧，不要有空气进入吸入口，否则会产生气蚀现象影响计量精度
| 注意事项 | 说明 | 处理方法 |
|---|---|---|
| 禁止空转 | 安装开机调试前，应将入口注入液料 | 确保泵腔内有液体润滑 |
| 压力控制 | 工作过程中注意出口压力表，不要使泵腔压力超过额定压力 | 安装安全阀或溢流阀 |
| 介质过滤 | 液料中不应有机械性杂质 | 泵的吸入口应设置过滤器 |
| 安装位置 | 计量泵尽量安装在靠近料槽处 | 安装应使泵低于液料槽至少30cm |
小流量齿轮计量泵提供多种型号，覆盖从0.05 CC/R到2.4 CC/R的排量范围，满足不同微量计量需求。以下是详细的型号规格表：
| 型号 | 排量 (CC/R) | 最佳流量范围 (ML/min) | 泵板高度 (mm) | 总长度 (mm) | 驱动扭力 |
|---|---|---|---|---|---|
| 0.05CC | 0.05 | 0.5-2.5 | 36.94 | 65.94 | 8 N.M |
| 0.15CC | 0.15 | 1.5-9 | 24 | 85 | 8 N.M |
| 0.3CC | 0.3 | 3-24 | 28 | 85 | 8 N.M |
| 0.6CC | 0.6 | 6-48 | 28 | 85 | 12 N.M |
| 1.2CC | 1.2 | 12-96 | 32 | 90 | 12 N.M |
| 2.4CC | 2.4 | 24-192 | 32 | 100 | 12 N.M |
注：以上流量范围为标准条件下的参考值，实际使用中可能因介质粘度、温度和压力等因素有所变化。如需精确选型，请联系我们的技术工程师。
小流量齿轮计量泵提供多种材质选择，以适应不同介质的计量需求：
| 部件 | 标准材质 | 可选材质 | 特性 |
|---|---|---|---|
| 齿轮 | 工具钢 | 司太立等特殊材料 | 高硬度，耐磨性好 |
| 底盖/壳体 | 工具钢 | 不锈钢/哈氏合金 | 耐腐蚀，强度高 |
| 密封 | 氟胶骨架油封 | 石墨填料密封，聚四氟盘根密封 | 适应不同工况要求 |
选择适合的小流量齿轮计量泵型号时，请考虑以下因素：
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 实验室微量点胶 | 0.05CC, 0.15CC | 极小流量，高精度控制 |
| 微量灌装系统 | 0.3CC, 0.6CC | 中等微量，稳定性好 |
| 小型涂布设备 | 1.2CC, 2.4CC | 流量适中，适用多种胶水 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围和精度要求等信息。
| 排量范围 | 0.05-2.4 CC |
|---|---|
| 重复性 | ±0.2% |
| 适用转速 | 10-100 rpm |
| 流量范围 | 0.5-192 ML/min (根据转速调节) |
| 计量精度 | ±0.5% (校准条件下) |
| 适用介质 | 胶水、发泡剂、聚氨酯等胶类流体 |
| 适用粘度 | 100-500,000 cp |
| 工作压力 | 最小压力 <0.5 MPa，最大压力 <8 MPa |
| 工作温度 | -20℃~200℃ (常规泵)，清洗温度250℃ |
| 进出口配置 | 一进一出，转向顺时针 |
| 驱动方式 | 伺服电机、步进电机、防爆电机、无刷电机等可选 |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
小流量齿轮计量泵广泛应用于各种需要精确微量计量的工业领域，特别适合高精度点胶、灌装和涂布应用。
用于硅胶、环氧树脂、UV胶水等胶水的精密点胶控制
用于实验室微量液体分配、试剂添加和样品制备
用于聚氨酯发泡剂的精确计量和混合控制
用于热熔胶的精确计量和涂布应用
用于纺丝过程的精确计量和控制
用于食品行业的微量灌装和调味品添加
用于制药过程中原料添加和灌装的精确计量
用于电子行业的胶水点胶、封装和底部填充
我们的工程师将在24小时内联系您，提供专业的产品选型建议和技术支持
