精密齿轮式流量测量装置，适用于微小流量场合，具有高精度和重复性好的特点
计量精度达到0.5级，测量范围宽可达100：1

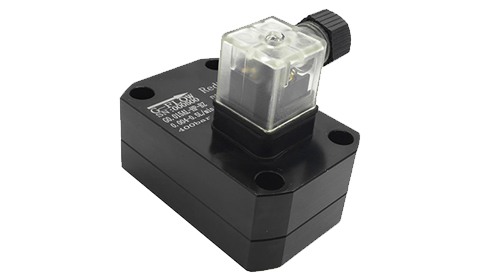

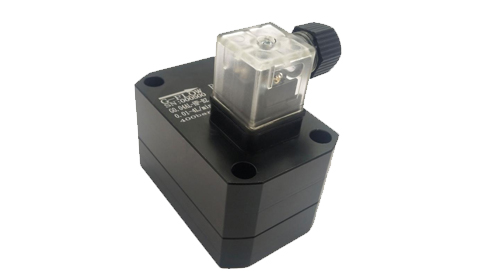

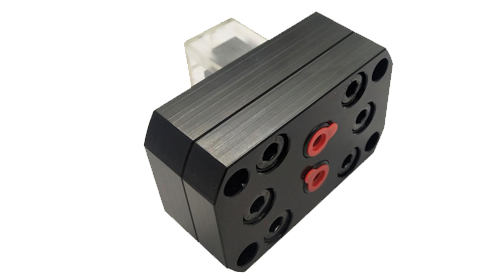

板装高压型容积式流量计，适用于高压使用场所
适用于重油、聚乙烯醇、树脂等高粘度介质测量
体积小、重量轻、运行时振动噪声小，安装方便
板装高压型容积式流量计用于精密的连续或间断测量管道中液体的流量或瞬时流量，适合于重油、聚乙烯醇、树脂等高粘度高压的使用场所，在高压情况下可准确计量微小流量。安装尺寸可替代德国克拉克VC系列。
流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的体积，称为标准容积。流量是通过计算一定时间内来流通过标准容积的个数来计量的。
流量测量与流体的流动状态无关，计量精度高
粘度愈大的介质，泄漏误差愈小，对测量愈有利
可测量粘度高达10000pa.s的流体，有通用型、高压型、食品型等多种类型
注意：
1、启动或停止时，启闭阀门应缓慢，防止突然冲击
2、为防止产生误脉冲，应防止倒流
2、流量计前端务必安装过滤网
4、如果是易结晶类液体，请采取措施，避免流量计所在管段的液体结晶
正确的安装是确保流量计准确测量和长期稳定运行的关键。
在接入管道前，请务必先连接电路，测试信号是否正常匹配（可以通过手拨动齿轮或用嘴吹流量计让齿轮转动，检查脉冲信号）
在流量计接入管道前，必须确保管路是干净的，最好先冲洗一遍管路
流量计前端建议安装200目以上过滤器，防止杂物进入流量计
用接头连接流量计时，注意接头生料带或螺纹胶不能过头，否则可能导致生料带或进水进入流量计而造成问题
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 齿轮不转动 | 异物阻塞，齿轮被杂物卡住 | 拆除仪表、清洁转子，管道必须安装过滤器 |
| 齿轮不转动 | 管道过滤器堵塞 | 清洁过滤器 |
| 流量变小 | 过滤器部分堵塞 | 清洁过滤器 |
| 流量误差偏大 | 实际使用流量范围低于或大于可用量程 | 不要超限使用 |
| 仪表无脉冲信号 | 电路故障或齿轮卡住 | 检查电路连接或清洗齿轮和腔体 |
G系列提供多种型号，覆盖从10ml/min到95.4L/min的流量范围，专为高压工况设计，最高工作压力可达400bar。
| 型号 | 脉冲系数 | 流量范围 | 连接尺寸 | 齿轮材质 | 壳体材质 |
|---|---|---|---|---|---|
| G0.015-HP-BZ | 0.013ml/P | 10-327ml/min | G1/8 | SS316L | AL |
| G0.025-HP-BZ | 0.033ml/P | 27-831ml/min | G1/8 | SS316L | AL |
| G0.04-HP-BZ | 0.062ml/P | 50-1562ml/min | G1/4 | SS316L | AL |
| G0.1-HP-BZ | 0.155ml/P | 93-2790ml/min | G1/4 | SS316L | AL |
| G0.2-HP-BZ | 0.29ml/P | 174-5220ml/min | G3/8 | SS316L | AL |
| G0.4-HP-BZ | 0.6ml/P | 0.36-10.8L/min | G1/2 | SS316L | AL |
| G1.0-HP-BZ | 1ml/P | 0.6-18L/min | G1/2 | SS316L | AL |
| G2.0-HP-BZ | 2ml/P | 1.2-36L/min | G1 | SS316L | AL |
| G6.0-HP-BZ | 5.3ml/P | 3.1-95.4L/min | G2 | SS316L | AL |
I系列采用铸铁电泳壳体，提供更大的流量范围选择，从0.018L/min到240L/min，适用于重型工业应用。
| 型号 | 流量范围 | 当量 | 排量 | 盖子螺丝 |
|---|---|---|---|---|
| M6-ZT-BZ | 0.018-1.8L/min | 0.5ml/P | 1ml/圈 | M8 |
| M9-ZT-BZ | 0.09-9L/min | 2.5ml/P | 5ml/圈 | M10 |
| M12-ZT-BZ | 0.3-30L/min | 8.5ml/P | 17ml/圈 | M12 |
| M25-ZT-BZ | 0.8-80L/min | 23ml/P | 46ml/圈 | M16 |
| M50-ZT-BZ | 1.6-160L/min | 46ml/P | 92ml/圈 | M16 |
| M75-ZT-BZ | 2.4-240L/min | 69ml/P | 138ml/圈 | M16 |
选择适合的板装齿轮流量计型号时，请考虑以下因素：
| 应用场景 | 推荐系列 | 推荐型号 | 选型理由 |
|---|---|---|---|
| 高压微量计量 | G系列 | G0.015-HP-BZ | 微小流量范围，400bar高压适用 |
| 一般工业流程 | G系列 | G0.4-HP-BZ | 中等流量，通用性强 |
| 大流量工业应用 | M系列 | I25-ZT-BZ | 大流量范围，铸铁壳体耐用 |
| 重型工业流程 | M系列 | I75-ZT-BZ | 超大流量，适合连续生产 |
| 腐蚀性介质 | G系列 | G系列全型号 | SS316L齿轮材质，耐腐蚀性好 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围、工作压力和工作温度等信息。
| 流量范围 | 10ml~95.4L/min |
|---|---|
| 工作压力 | 400bar |
| 安装方式 | 板装式 |
| 壳体材质 | AL |
| 齿轮材质 | 316LSS |
| 介质类型 | 清洁液体，不适用于含有固体颗粒的流体 |
| 适用粘度 | 10000pa.s |
| 量程比 | 100：1 |
| 流量显示 | 分体显示 |
| 输出信号 | 方波脉冲，4-20MA、RS485，RS232 Mudbus |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
板装齿轮流量计广泛应用于各种工业领域，特别适合高粘度介质的精密流量测量。
适用于重油等髙粘度油品的精确计量和控制
用于聚乙烯醇、树脂等化工原料的流量测量
适用于高压工艺流程中的微小流量准确计量
专门针对高粘度流体的精密流量测量需求
