产品特点

高精度测量

采用先进的低频方波励磁设计，测量精度可达±0.5%

先进处理器

采用ARM Cortex-M4 32位处理器和24位ADC数据采集系统

紧凑设计

传感器和转换器集成于一体，外形小巧，安装灵活

红外遥控操作

采用红外遥控器进行操作，38kHz通讯速率，远距离非接触操作

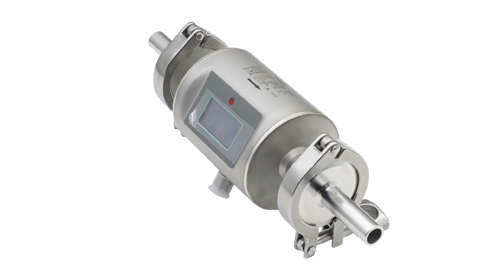

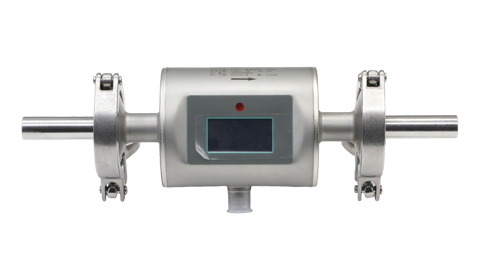

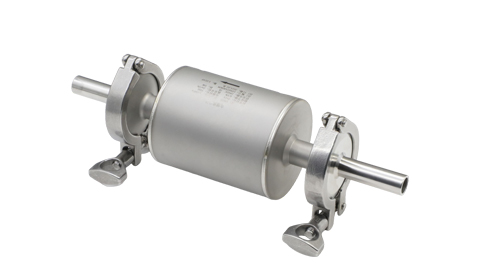

微型电磁流量计

微型电磁流量计，专为微小流量导电液体设计，测量精确，无压损，无运动部件。适用于生物制药、精细化工、实验室等微小流量测量场合。

公称口径 DN6~65

量程比 1:150

准确度 ±0.5%

重复性 ≤0.1%

介质温度 0℃~100℃

在线客服咨询咨询技术人员

产品描述

型号规格

技术参数

应用领域

产品概述

微型电磁流量计将传统电磁流量计的传感器和转换器集成于一体，外形小巧，安装灵活，采用红外遥控器进行操作，安装调试方便，广泛应用于各行业，以测量电导率大于2μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。

产品特点

稳定测量

测量不受流体密度、粘度、温度、压力和电导率变化的影响

温度测量

流量计具有温度测量和温度信号输出功能

稳定可靠

电极和衬里材料一次成型，具有良好的稳定性和可靠性

抗干扰强

全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围宽

测量原理

电磁流量计采取先进的低频方波励磁设计，工作原理基于法拉第电磁感应定律。图中上下两端的两个电磁线圈产生恒定或交变磁场，当导电介质流过电磁流量计时，流量计管壁上的左右两个电极间可检测到感应电动势，这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度（流量计测量管内径）成正比，再通过运算就可以得到介质流量。

安装提示

请仔细检查包装箱是否有损坏或曾被野蛮装卸。若有损坏，请向送货员和厂家或者仪器发货商报告损坏情况。

请检查装箱单，以确保您收到的货物完整。

请检查仪表的铭牌，并确认供货的内容是否与您的订单相同。检查铭牌上的电源信息是否正确。如不正确，请联系厂家或者仪器销售商。

安装注意事项

为保证安装可靠，必须采取以下措施：1、侧面保留足够的空间 2、请勿使电磁流量计受到剧烈振动

管路设计

管路设计时考虑以下各项：

安装位置

电磁流量计应安装在干燥通风处，通常应避免安装在易积水地方。应避免日晒雨淋，露天安装时，应有遮挡雨水和防晒设施。

温度环境

电磁流量计应避免安装在温度变化很大的场所和受到设备的高温辐射，若必须安装时，须有隔热、通风的措施。

避免腐蚀

电磁流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风及防腐措施。

避免振动

电磁流量计安装场所尽可能避免强烈振动，如管道振动大，在电磁流量计两边应有固定管道的支架。

直管段要求

为确保流量计的测量精度，建议应保证上游直管段长度至少应为5倍管径（5D），有条件的情况下建议为10×DN，下游直管段长度至少应为2倍管径（2D），从电极轴线开始测量。
