双转子流量计

参数规格

价格：面议    品牌：上海瓷熙    可售地区：全国    发货地：上海松江

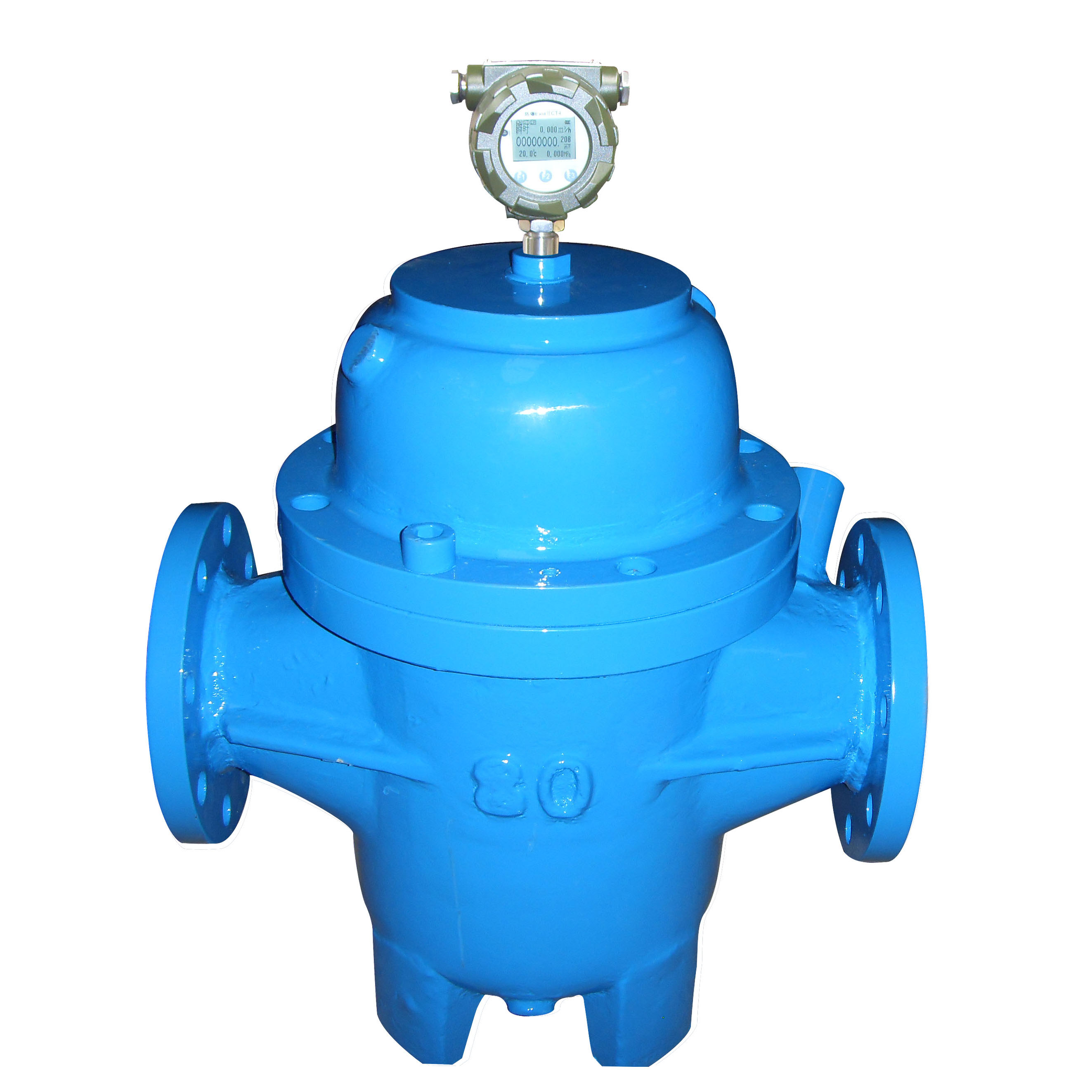

CX-DRFM-UF  双转子流量计





概述

CX-DRFM-UF-E双转子流量计（以下简称流量计）是一种设计独特、经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内唯一的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计。

该流量计的特点是：

1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。
2. 流量计通过的液体流量大，最大流量是同通径普通容积表的二倍左右。
3. 使用寿命长，准确度高，可靠性强。
4. 压内损失极小。
5. 有线远传最长距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。
6. 本安防爆IaⅡCT6（本质安全型）；隔爆dⅡBT6（隔爆型）；防护IP56。

工作原理

如下图所示，该流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。
流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这一关系，只要计量转子回转的次数，即可计算出流量累积量，根据每秒的转数，即可测出瞬时流量。




  技术性能

• 1. 公称通径及流量范围

   公称通径及流量范围见表一。
表 一


公称通径mm	流量范围(m³/h)
	0.3mpa.s以下	0.3~2mpa.s		2~5mpa.s	5~15mpa.s	15~50mpa.s	50~400mpa.s	400~1000 mpa.s	1000~1500 mpa.s	1500~2000 mpa.s
	LPG	汽油	煤油	轻柴油	A重油	B重油	C重油	高 粘 度 液 体
8	0.04~0.4	0.04~0.4	0.04~0.4	0.04~0.4	0.03~0.3	0.03~0.3	0.03~0.3	0.03~0.3
15	0.25~2.5	0.25~2.5	0.25~2.5	0.3~3.0	0.3~3.0	0.3~3.0	0.3~3.0	0.25~1.5
25	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.5~5	0.5~4	0.5~3
40	5~20	4.5~20	4~20	3~20	2.5~20	2.5~20	2.5~20	2~13	2~12	2~10
50	6~30	5~30	5~30	4~30	4~30	4~30	3~30	2.5~25	2.5~20	2.5~15
80	30~80	20~80	15~80	12~~80	10~80	8~80	6~80	5~55	5~45	5~39
100	50~180	35~180	25~180	20~250	17~250	10~250	8.5~250	8.5~130	8.5~110	8.5~97
150	70~260	50~260	40~260	30~260	20~340	17~340	15~340	12~190	12~160	12~140
200	100~380	70~380	55~380	45~500	35~500	30~500	25~500	25~280	25~220	25~200
250	200~630	140~630	110~630	90~800	70~800	55~800	45~800	45~460	45~380	45~340
300	300~980	210~980	170~980	140~1100	110~1100	90~110	65~1100	65~720	65~590	65~520
注:  1.以上为准确度0.5级的流量计流量范围。
2.如准确度为0.2级的流量计,流量范围上限值不变,下限值按量程比1：5计算,如准确度为0.1级按1:3计算。




外型尺寸
1.转子结构

转子组合

2.双转子变送器及智能表总体结构

双转子变送器及智能表总体结构图


1. 仪表盘2.电池3.二次表4.连接座5.U型帽6.发讯片7.定位齿轮8.上盖板9.O型环10.轴11.转子12.主体13.上盖板14.止推轴承15.调节螺钉16.底盖17.远传体
